SkyWalking 针对 gRPC 的负载均衡和自动扩容实践

本文介绍如何通过 SkyWalking Satellite 在 SkyWalking 后台和代理之间进行负载均衡。

By 刘晗，吴晟 | Monday, January 24, 2022

背景介绍

在 Apache SkyWalking 生态系统中，OAP 通过 SkyWalking Agent、Envoy 或其他数据源获得指标、追踪、日志和事件数据。在 gRPC 协议下，它通过与单个服务器节点进行通信来传输数据。只有当连接中断时，才会使用基于 DNS 轮流模式的重新连接策略。当新的服务在运行时被添加，或者由于观察到的服务的流量增加而使 OAP 负载保持高位时，OAP 集群需要为增加的流量进行扩容。由于所有现有的代理已经连接到以前的节点，新的 OAP 节点的负载会比较小。即使没有扩展，OAP 节点的负载也会不平衡，因为代理会由于启动阶段的随机策略而保持连接。在这些情况下，保持所有节点的健康状态，还能在需要时进行扩展，将成为一个挑战。

在这篇文章中，我们主要讨论如何解决 SkyWalking 中的这一挑战。

如何实现负载均衡

SkyWalking 主要使用 gRPC 协议进行数据传输，所以本文主要介绍 gRPC 协议中的负载均衡。

代理或客户端

根据 gRPC 官方负载均衡博客，有两种负载均衡的方法。

客户端。客户端感知到多个后端服务，并使用负载均衡算法为每个 RPC 选择一个后端服务。
代理。客户端将信息发送到代理服务器，代理服务器将信息负载均衡到后端服务。

从可观察性系统结构的角度来看。

类别	优点	缺点
客户端	由于消除了额外的跳跃，所以性能很高	复杂的客户端（集群感知、负载均衡、健康检查等）；确保每个要连接的数据源提供复杂的客户端功能
代理	客户端简单	高延迟

我们选择代理模式是出于以下原因：

可观察的数据对时间不是很敏感，传输造成的一点延迟是可以接受的。多一层跳跃是可以接受的，对客户端没有影响。
作为一个观察性平台，我们不能 / 不应该要求改变客户端。他们做出自己的技术决定，并可能有自己的商业考虑。

传输策略

在代理模式下，我们应该确定下行和上行之间的传输路径。

不同的数据协议需要不同的处理策略。有两种传输政策：

同步：适用于需要在客户端交换数据的协议，如 SkyWalking 动态配置服务。这种类型的协议提供实时结果。
异步批处理：当客户端不关心上游的处理结果，而只关心传输的数据（如追踪报告、日志报告等）时使用。

同步策略要求代理在收到客户端消息时，同时向上游服务器发送消息，并同步返回响应数据给下游客户端。通常情况下，只有少数协议需要使用同步策略。

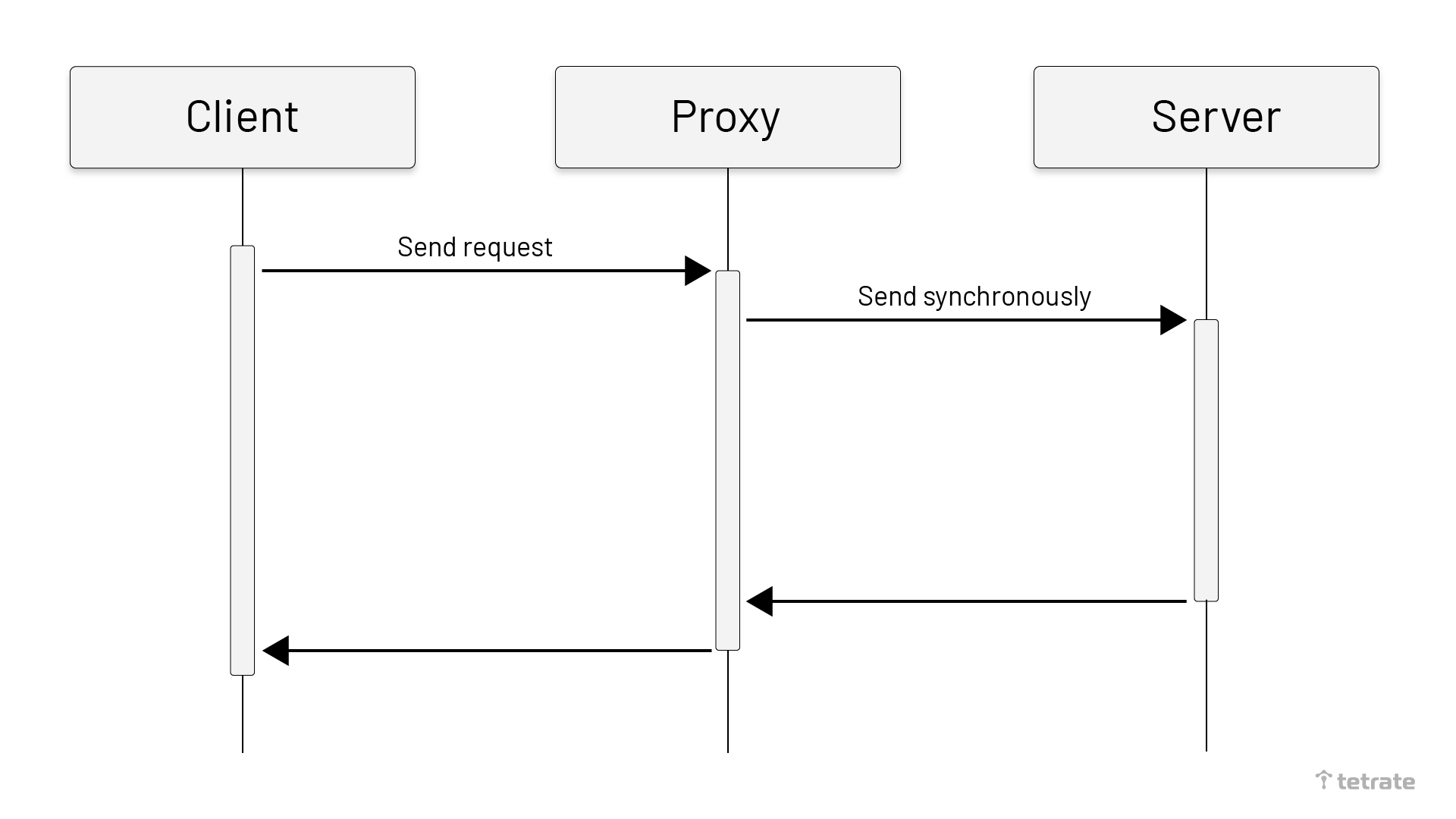

如下图所示，在客户端向代理发送请求后，代理将同步向服务器发送消息。当代理收到结果后，会返回给客户端。

异步批处理策略意味着数据被异步地分批发送到上游服务器。这种策略比较常见，因为 SkyWalking 中的大多数协议主要是基于数据报告的。我们认为将队列作为一个缓冲区可以起到很好的效果。异步批处理策略是按照以下步骤执行的：

代理接收数据并将其包装成一个事件对象。
一个事件被添加到队列中。
当达到一定间隔时间或队列元素达到固定数量时，队列中的元素将被并行消费并发送至 OAP。

使用队列的好处是：

将数据接收和发送分开，以减少相互影响。
间隔时间和固定元素数机制可以很好的将事件合并，这有助于加快向 OAP 发送事件的速度。
使用多线程的消费队列事件可以更充分地利用网络 IO。

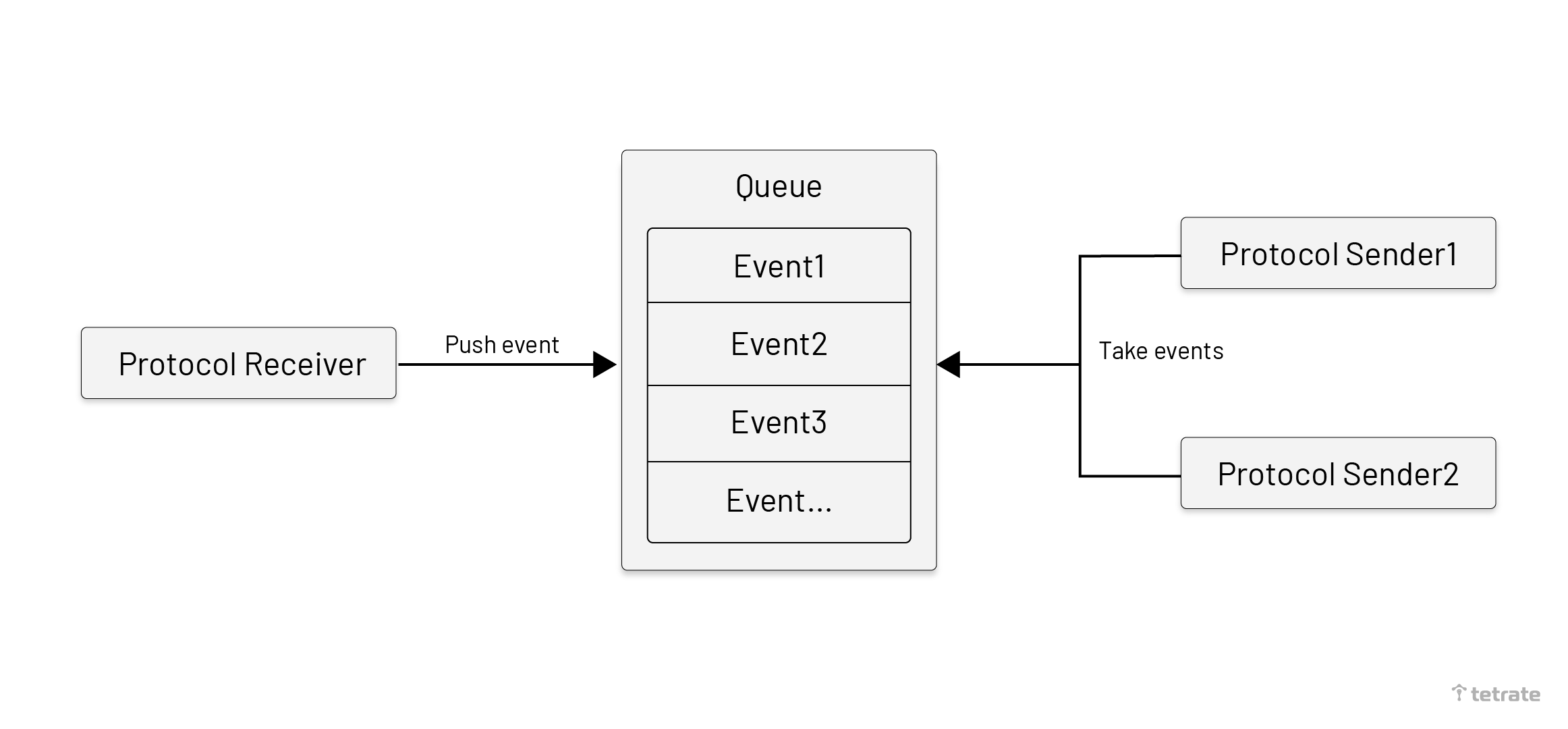

如下图所示，在代理收到消息后，代理将把消息包装成一个事件并推送到队列中。消息发送者将从队列中获取批量事件，并将其发送给上游的 OAP。

路由

路由算法被用来将消息路由到单一的上游服务器节点。

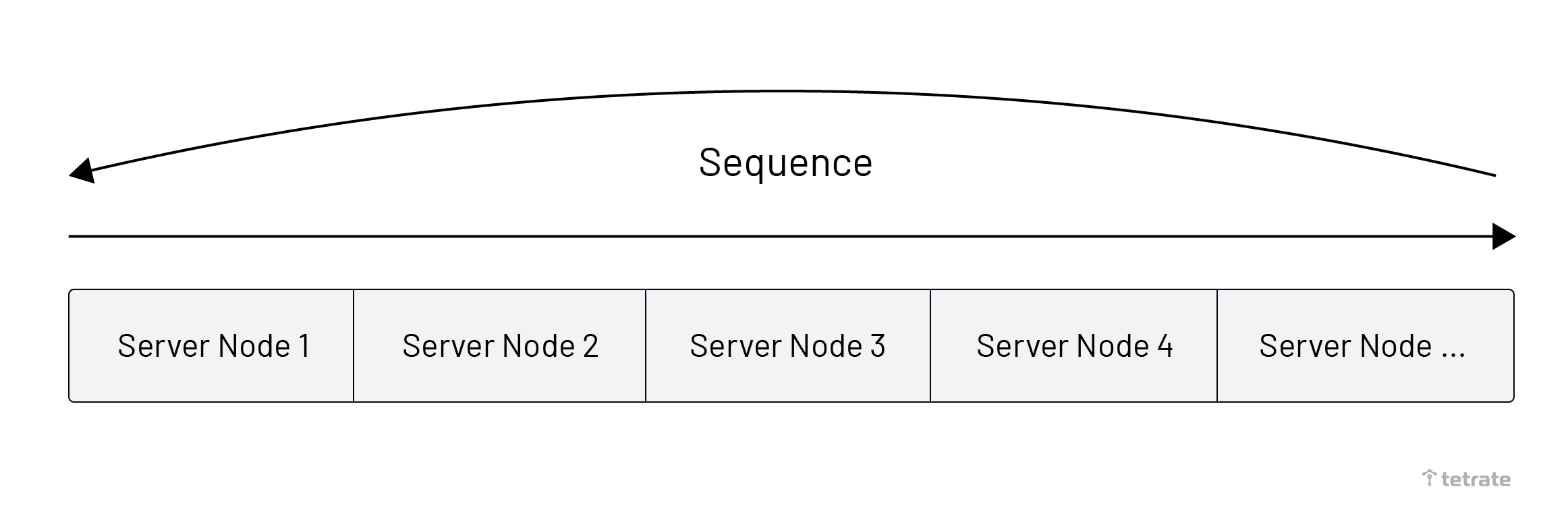

Round-Robin 算法从上游服务节点的列表中按顺序选择节点。这种算法的优点是，每个节点被选择的次数是平均的。当数据的大小接近时，每个上游节点可以处理相同数量的数据内容。

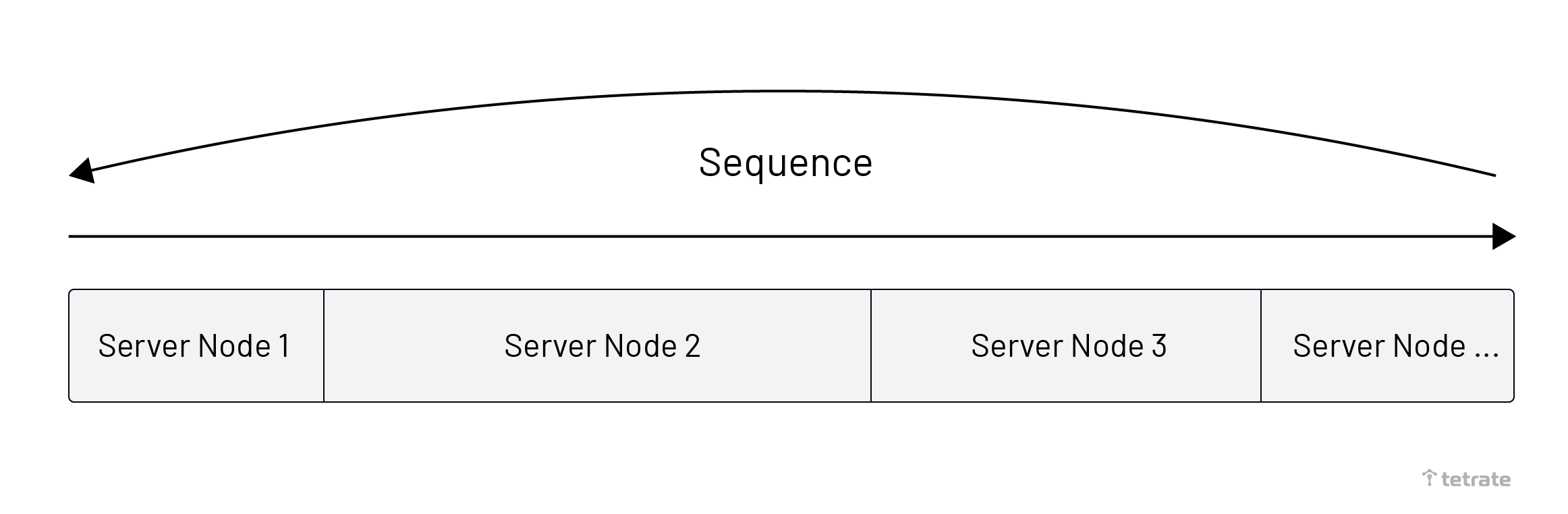

在 Weight Round-Robin 中，每个上游服务器节点都有一个相应的路由权重比。与 Round-Robin 不同的是，每个上游节点根据其权重设置，有更多机会被路由。这种算法更适合在上游服务器节点机器配置不同时使用。

Fixed 算法是一种混合算法。它可以保证相同的数据被路由到同一个上游服务器节点，当上游服务器规模扩大或缩小时，它仍然保持对同一节点的路由；除非上游节点不存在，否则它将重新路由。这种算法主要用于 SkyWalking Meter 协议，因为该协议需要确保同一服务实例的指标被发送到同一 OAP 节点。路由步骤如下：

根据数据内容生成一个独特的识别字符串，越短越好。数据量是可控的。
从 LRU Cache 中获取身份的上游节点，如果存在就使用它。
根据识别结果，生成相应的哈希值，并从上游列表中找到上游服务器节点。
将上游服务器节点和标识之间的映射关系保存到 LRU Cache。

这种算法的优点是尽可能地将数据与上游服务器节点绑定，因此上游服务器可以更好地处理连续数据。缺点是需要占用一定的内存空间来保存相应的关系。

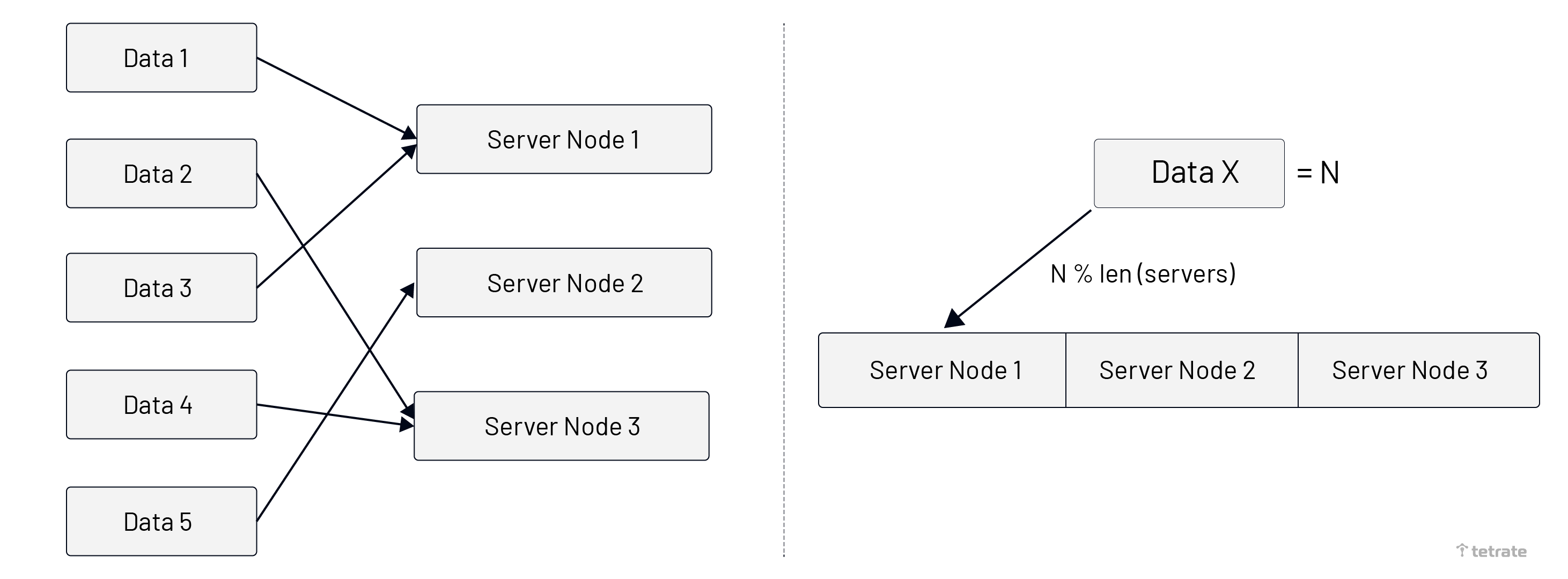

如下图所示，图片被分为两部分：

左边表示相同的数据内容总是被路由到同一个服务器节点。
右侧代表数据路由算法。从数据中获得数字，并使用余数算法获得位置。

我们选择使用 Round-Robin 和 Fixed 算法的组合进行路由。

Fixed 路由算法适用于特定的协议，主要在向 SkyWalking Meter 协议传递指标数据时使用。
默认使用 Round-Robin 算法。当 SkyWalking OAP 集群被部署时，节点的配置需要尽可能的相同，所以就没有必要使用 Weight Round-Robin 算法。

如何平衡负载均衡器本身？

Proxy 仍然需要处理从客户端到自身的负载均衡问题，特别是在生产环境中部署 Proxy 集群时。

有三种方法来解决这个问题：

连接管理：在客户端使用 max_connection 配置来指定每个连接的最大连接时间。欲了解更多信息，请阅读提案。
集群感知：代理有集群感知，当负载不均衡时，主动断开连接，让客户端重新接上代理。
资源限制 + HPA：限制每个代理的连接资源情况，达到资源限制时不再接受新连接。并利用 Kubernetes 的 HPA 机制来动态扩展代理的数量。

类别	连接管理	集群感知	资源限制 + HPA
优点	使用简单	确保每个代理中的连接数是相对的	使用简单
缺点	每个客户端需要确保数据不丢失；客户端需要接受 GOWAY 的响应	可能导致某些节点上的流量突然增加；每个客户端需要确保数据不丢失	流量不会在每个实例中特别均衡

我们选择资源限制+HPA 是出于这些原因：

易于配置和使用代理，根据基本的数据指标，容易理解。
没有因连接中断而导致的数据丢失。客户端不需要实施任何其他协议来防止数据丢失，特别是当客户端是一个商业产品时。
代理集群中每个节点的连接不需要特别平衡，只要代理节点本身是高性能的。

SkyWalking-Satellite

我们已经在 SkyWalking-Satellite 项目中实现了这个代理。它被用于客户端和 SkyWalking OAP 之间，有效地解决了负载均衡问题。

系统部署后，Satellite 会接受来自客户端的流量，Satellite 会通过 Kubernetes 标签选择器或手动配置感知 OAP 的所有节点，并将流量负载均衡到上游的 OAP 节点。

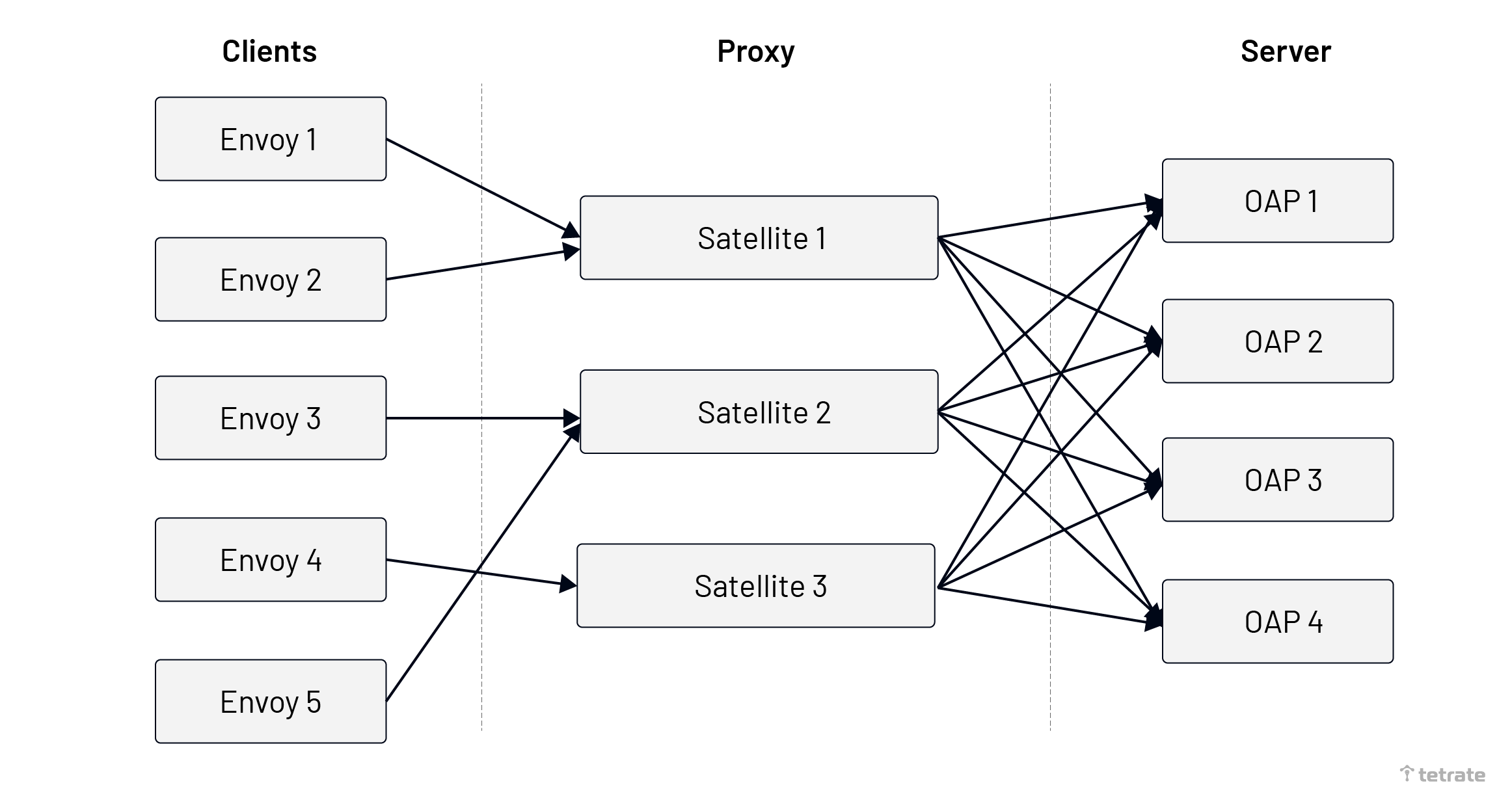

如下图所示，单个客户端仍与单个 Satellite 保持连接，Satellite 将与每个 OAP 建立连接，并将消息负载均衡的发向 OAP 节点。

在扩展 Satellite 时，我们需要在 Kubernetes 中部署 SWCK 适配器并配置 HPA。SWCK 是 SkyWalking 用户的平台，提供、升级、维护 SkyWalking 的相关组件，并使其在 Kubernetes 上原生工作。

部署完成后，将进行以下步骤：

从 OAP 中读取指标。HPA 要求 SWCK 指标适配器动态地读取 OAP 中的指标。
扩大 Satellite 的规模。当 Kubernetes HPA 感知到指标值符合预期，Satellite 便会自动进行扩展。

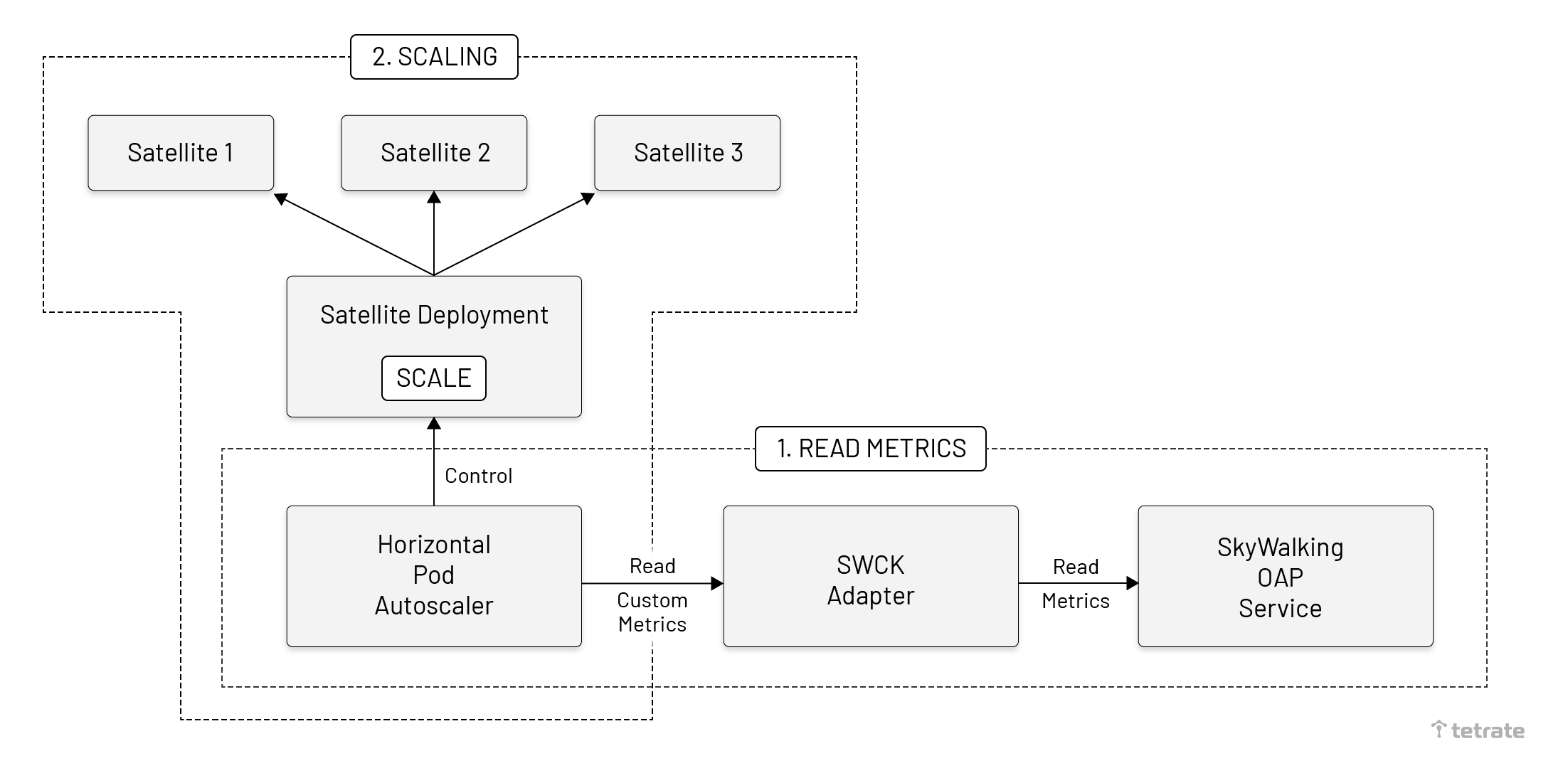

如下图所示，用虚线来划分这两部分。HPA 使用 SWCK 适配器来读取 OAP 中的指标。当达到阈值时，HPA 将对 Satellite 部署进行扩展。

例子

在本节中，我们将展示两种情况。

SkyWalking 扩展：在 SkyWalking OAP 扩展之后，流量将通过 Satellite 自动实现负载均衡。
Satellite 扩展：Satellite 自身的流量负载均衡。

注意：所有命令都可以通过 GitHub 访问。

SkyWalking 扩展

我们将使用 bookinfo 应用程序演示如何将 Apache SkyWalking 8.9.1 与 Apache SkyWalking-Satellite 0.5.0 集成，并通过 Envoy ALS 协议观察服务网格。

在开始之前，请确保你已经有一个 Kubernetes 环境。

安装 Istio

Istio 提供了一个非常方便的方法来配置 Envoy 代理并启用访问日志服务。下面的步骤：

在本地安装 istioctl 以帮助管理 Istio 服务网格。
将 Istio 安装到 Kubernetes 环境中，使用 demo 配置，并启用 Envoy ALS。将 ALS 消息传输到 Satellite 上。我们稍后将部署的 Satellite。
将标签添加到默认命名空间中，这样 Istio 就可以在你以后部署应用程序时自动注入 Envoy sidecar 代理。

# install istioctl
export ISTIO_VERSION=1.12.0
curl -L https://istio.io/downloadIstio | sh -
sudo mv $PWD/istio-$ISTIO_VERSION/bin/istioctl /usr/local/bin/

# install istio
istioctl install -y --set profile=demo \
	--set meshConfig.enableEnvoyAccessLogService=true \
	--set meshConfig.defaultConfig.envoyAccessLogService.address=skywalking-system-satellite.skywalking-system:11800

# enbale envoy proxy in default namespace
kubectl label namespace default istio-injection=enabled

安装 SWCK

SWCK 为用户部署和升级基于 Kubernetes 的 SkyWalking 相关组件提供了便利。Satellite 的自动扩展功能也主要依赖于 SWCK。更多信息，你可以参考官方文档。

# Install cert-manager
kubectl apply -f https://github.com/jetstack/cert-manager/releases/download/v1.3.1/cert-manager.yaml

# Deploy SWCK
mkdir -p skywalking-swck && cd skywalking-swck
wget https://dlcdn.apache.org/skywalking/swck/0.6.1/skywalking-swck-0.6.1-bin.tgz
tar -zxvf skywalking-swck-0.6.1-bin.tgz
cd config
kubectl apply -f operator-bundle.yaml

部署 Apache SkyWalking 和 Apache SkyWalking-Satellite

我们提供了一个简单的脚本来部署 SkyWalking 的 OAP、用户界面和 Satellite。

# Create the skywalking components namespace
kubectl create namespace skywalking-system
kubectl label namespace skywalking-system swck-injection=enabled
# Deploy components
kubectl apply -f https://raw.githubusercontent.com/mrproliu/sw-satellite-demo-scripts/5821a909b647f7c8f99c70378e197630836f45f7/resources/sw-components.yaml

部署 Bookinfo 应用程序

export ISTIO_VERSION=1.12.0
kubectl apply -f https://raw.githubusercontent.com/istio/istio/$ISTIO_VERSION/samples/bookinfo/platform/kube/bookinfo.yaml
kubectl wait --for=condition=Ready pods --all --timeout=1200s
kubectl port-forward service/productpage 9080

接下来，请打开你的浏览器并访问 http://localhost:9080。你应该能够看到 Bookinfo 应用程序。多次刷新网页以产生足够的访问日志。

然后，你可以在 SkyWalking WebUI 上看到 Bookinfo 应用程序的拓扑结构和指标。这时你可以看到，Satellite 已经正在工作。

部署监控器

我们需要安装 OpenTelemetry Collector 来收集 OAP 中的指标并对其进行分析。

# Add OTEL collector
kubectl apply -f https://raw.githubusercontent.com/mrproliu/sw-satellite-demo-scripts/5821a909b647f7c8f99c70378e197630836f45f7/resources/otel-collector-oap.yaml

kubectl port-forward -n skywalking-system  service/skywalking-system-ui 8080:80

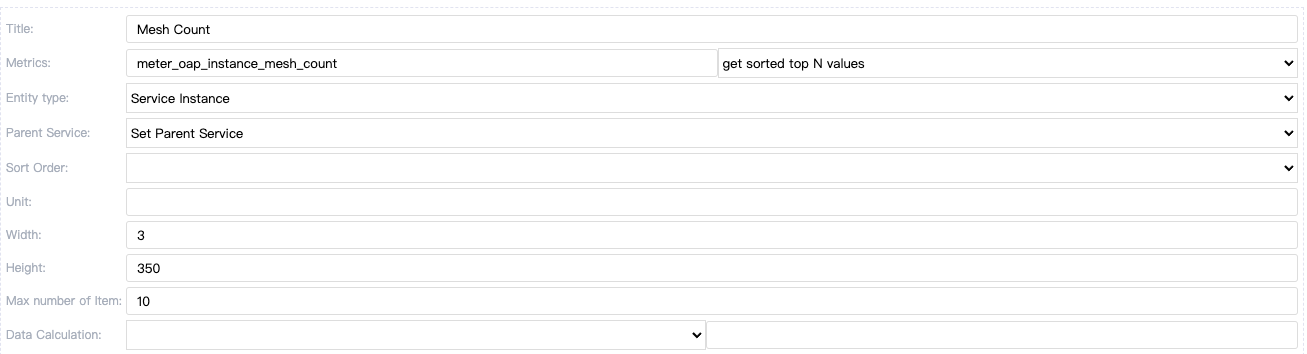

接下来，请打开浏览器，访问 http://localhost:8080/，并在仪表板上创建一个新项目。下图中的 SkyWalking Web UI 显示了数据内容的应用方式。

扩容 OAP

通过 Deployment，扩容 OAP 的数量。

kubectl scale --replicas=3 -n skywalking-system deployment/skywalking-system-oap

完成

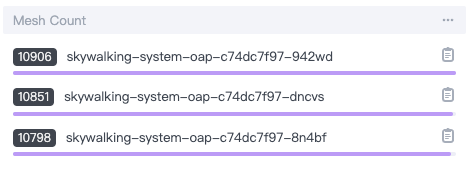

一段时间后，你会看到 OAP 的数量变成了 3 个，而且 ALS 的流量被平衡到每个 OAP。

扩容 Satellite

在我们完成了 SkyWalking Scaling 之后，我们将进行 Satellite Scaling 演示。

部署 SWCK HPA

SWCK 提供了一个适配器来实现 Kubernetes 外部指标监控，通过读取 SkyWalking OAP 中的指标来适应 HPA。我们将 Satellite 中的指标服务暴露给 OAP，并配置 HPA 资源来自动扩展 Satellite。

将 SWCK 适配器安装到 Kubernetes 环境中。

kubectl apply -f skywalking-swck/config/adapter-bundle.yaml

创建 HPA 资源，并限制每个 Satellite 最多可处理 10 个连接。

kubectl apply -f https://raw.githubusercontent.com/mrproliu/sw-satellite-demo-scripts/5821a909b647f7c8f99c70378e197630836f45f7/resources/satellite-hpa.yaml

然后，你可以看到我们在一个 Satellite 上有 9 个连接。一个 Envoy 代理可能建立多个连接到 Satellite。

$ kubectl get HorizontalPodAutoscaler -n skywalking-system
NAME       REFERENCE                                TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
hpa-demo   Deployment/skywalking-system-satellite   9/10      1         3         1          5m18s

扩容应用

扩容应用程序可以建立更多与 Satellite 的连接，以验证 HPA 是否生效。

kubectl scale --replicas=3 deployment/productpage-v1 deployment/details-v1

完成

默认情况下，Satellite 将部署一个实例，一个实例只能接受 11 个连接。HPA 资源限制一个 Satellite 处理 10 个连接，并使用稳定窗口使 Satellite 稳定扩展。在这种情况下，我们在扩展后将 Bookinfo 应用程序部署在 10 多个实例中，这意味着将有 10 多个连接建立到 Satellite 上。

所以在 HPA 资源运行后，Satellite 会自动扩展到 2 个实例。你可以通过官方文档了解扩容/缩容的计算算法。运行下面的命令来查看运行状态。

$ kubectl get HorizontalPodAutoscaler -n skywalking-system --watch
NAME       REFERENCE                                TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
hpa-demo   Deployment/skywalking-system-satellite   11/10     1         3         1          3m31s
hpa-demo   Deployment/skywalking-system-satellite   11/10     1         3         1          4m20s
hpa-demo   Deployment/skywalking-system-satellite   11/10     1         3         2          4m38s
hpa-demo   Deployment/skywalking-system-satellite   11/10     1         3         2          5m8s
hpa-demo   Deployment/skywalking-system-satellite   6/10      1         3         2          5m23s

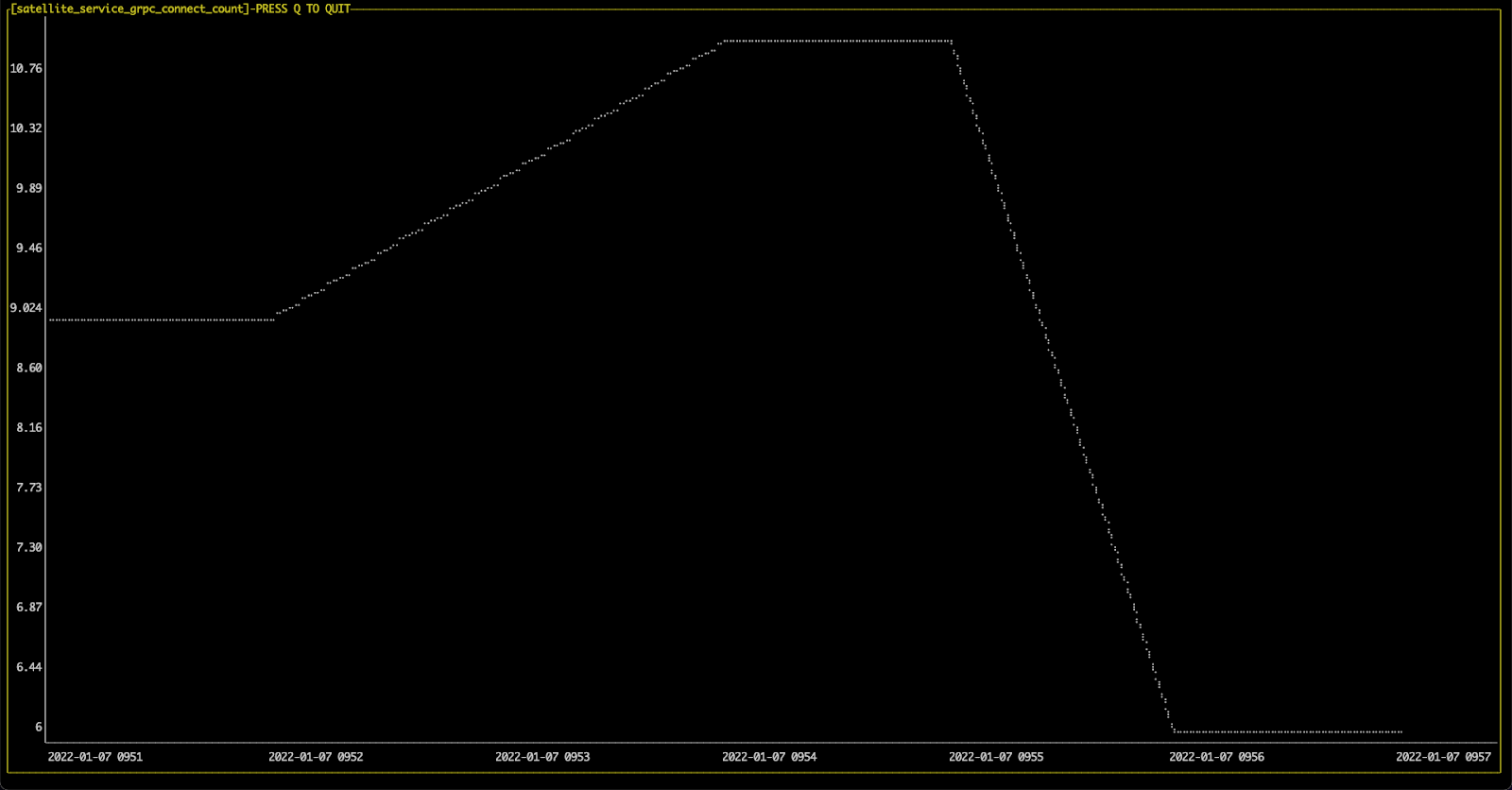

通过观察 “连接数“ 指标，我们将能够看到，当每个 gRPC 的连接数超过 10 个连接时，那么 Satellite 就会通过 HPA 规则自动进行扩展。结果是，连接数下降到正常状态（在这个例子中，小于 10 个）

swctl metrics linear --name satellite_service_grpc_connect_count --service-name satellite::satellite-service
